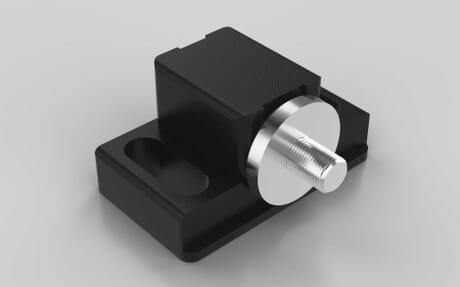

Magnetverschluss, Nut 5
Artikelnummer 120000469 / alte Artikelnummer: 255610500
Magnetverschluss für Schiebe- und Schwenktüren an Aluminiumprofilsystemen. Sorgt für ein sicheres Schließen und komfortables Öffnen von Türen und Klappen. Durch die anpassbare Ausführung eignet er sich für unterschiedliche Flächenelementstärken. Das Gehäuse aus glas faserverstärktem Kunststoff gewährleistet eine langlebige und zuverlässige Funktion im industriellen Einsatz, ausgeführt für Nut 5.
ESD kompatibel
nein
Eigenschaft
glasfaserverstärkt
Farbe
schwarz ähnlich RAL 9005
Farbe Befestigungssatz
silberfabig
Farbe Befestigungswinkel
silberfabig
Gewicht
8.6 g
In Serie I geeignet für Nut
5
Inklusive Befestigung
nein
Liefereinheit
1
Material
PA
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
39263000
weitere Eigenschaften
Befestigungssatz: verzinkt
Befestigungswinkel: blank
weitere Materialien
Befestigungssatz: Stahl
Befestigungswinkel: Aluminium
Bohrung / Senkung
4.2 mm
Bohrung 2 / Senkung 2
4 mm
Langloch Breite
12 mm
Langloch Länge
4.3 mm
Lochabstand
20
31
30 mm
Materialstärke
6 mm
Maß z
14
2
15 mm
Verschlusskraft hinten
3 N
Verschlusskraft vorne
5 N
Empfohlene Befestigung
Schraube DIN 921 M4 × 5
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23240190
ECLASS 4.0
22041422
ECLASS 4.1
22041422
ECLASS 5.0
23210192
ECLASS 5.1
23210192
ECLASS 6.0.1
23210192
ECLASS 7.1
23240190
ECLASS 8.0
23240190
UNSPSC 7.0
31163101
UNSPSC 9.0
31163101
