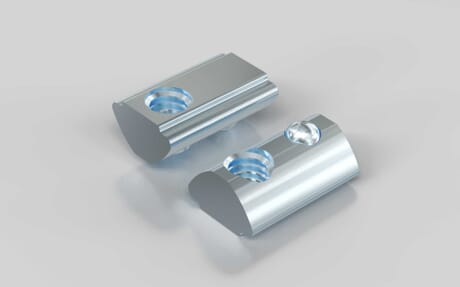

Nutenstein einschwenkbar, mit Federkugel und Führungssteg, M4, Nut 5
M4
Artikelnummer 120000430 / alte Artikelnummer: 252200135
Der Nutenstein für Nut 5 lässt sich seitlich einschwenken und eignet sich besonders für nachträgliche Montagen. Die integrierte Federkugel fixiert den Stein zuverlässig in der Nut und erleichtert die Vormontage. So entstehen flexible, sichere und zeitsparende Verbindungen in kompakten Profilsystemen, ausgeführt für M4.
Arretierung in der Nut
mit Federkugel
ESD kompatibel
nein
Eigenschaft
verzinkt
Gewicht
2 g
In Serie I geeignet für Nut
5
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
73181900
F max
500 N
Gewinde
M4
Höhe
4.6 mm
Maß x
12 mm
Maß y
7.7 mm
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
23110806
ECLASS 4.1
23110806
ECLASS 5.0
23110806
ECLASS 5.1
23110806
ECLASS 6.0.1
23110890
ECLASS 7.1
23110890
ECLASS 8.0
23110890
UNSPSC 7.0
31161708
UNSPSC 9.0
31161708
