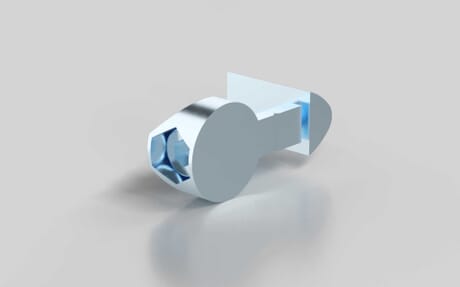

Pneumatik-Universal-Verbindungssatz, Nut 8
Artikelnummer 120001064 / alte Artikelnummer: 282305120
Pneumatik-Universal-Verbindungssätze ermöglichen eine stabile und präzise Verbindung von Pneumatikprofilen mit Nut 8 – sowohl stirnseitig als auch in Stoßrichtung. Sie sind speziell auf die Anforderungen in Pneumatiksystemen abgestimmt und sorgen für eine sichere, kraftschlüssige Verbindung bei minimalem Montageaufwand. Die Sätze beinhalten alle notwendigen Verbindungselemente wie Zylinderschrauben, Nutensteine bzw. Sechskantmuttern und sind sofort montagebereit – ideal für modulare Anlagen, Aufbauten und Rahmenkonstruktionen mit Pneumatikprofilen.
ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Gewicht
34 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Pneumatik-Universal-Verbindungssatz; Zylinderschraube DIN912 M6 × 30; Nutenstein Nut8 M6
Material
Zinkdruckguss
Nötige Bearbeitung
Profil 40x40, Nut8: Durchgangsbohrung: 7mm, Sacklochbohrung 20mm, Tiefe: 16mm, Profilkante mitte Bohrung: 20mm
Serie
I-Typ
Zolltarifnummer
79070000
Durchmesser
20 mm
Gewinde
M6
Maß x
12.1 mm
Empfohlene Befestigung
Zylinderschraube DIN912-M6 × 30
Nutenstein Nut8 M6
Hinweis 1
Hohlräume können als Druckluftleitung genutzt werden, da diese nicht durch Bohrungen beeinträchtigt werden.
ECLASS 11.0
23360290
ECLASS 4.0
27250406
ECLASS 4.1
27290101
ECLASS 5.0
27299220
ECLASS 5.1
27299220
ECLASS 6.0.1
27299220
ECLASS 7.1
27290290
ECLASS 8.0
27290290
UNSPSC 7.0
27131601
UNSPSC 9.0
27131601
