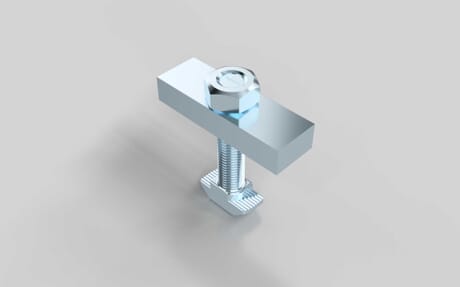

Querverbinder, Nut 10
Artikelnummer 140000973 / alte Artikelnummer: 406146972
Für die rechtwinkelige Verbindung zweier Profile. Sehr gute Zugänglichkeit für Werkzeug bei der Montage. Geeignet für modulare Konstruktionen, Rahmenstrukturen und den Aufbau von Anlagen, ausgeführt für Nut 10.
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
60 g
In Serie B geeignet für Nut
10
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Querverbinder; 1× Hammerkopfschraube M8×40; 1× Sicherungsscheibe Schnorr; 1× Mutter M8
Material
Stahl
Nötige Bearbeitung
Standardfräsung F1: Breite: wie Profil, Länge: 30mm, Tiefe 18mm, Profilkante mitte Fräsung: 35mm
Serie
B-Typ
Empfohlene Befestigung
1× Hammerkopfschraube M8×40; 1× Sicherungsscheibe Schnorr; 1× Mutter M8
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
