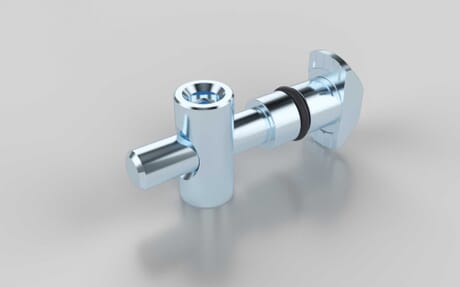

Schnellspannverbinder 0° Spannhülse 9,8 mm, Nut 10, inklusive Befestigung Nut 10/10
Artikelnummer 140000605 / alte Artikelnummer: 412541412
Die Bohrung für die Spannhülse berührt die Nutflanken nicht. Damit ist optisch eine attraktive Verbindung realisierbar; Nut kann mit Abdeckprofil vollständig verschlossen werden.
Befestigung Nut 1
10
Befestigung Nut 2
10
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
29 g
In Serie B geeignet für Nut
10
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Geschlossene Nut: Sacklochbohrung DB9,8: Durchmesser: 9,8mm; Profil 40: Tiefe: 31mm, Profilkante mitte Bohrung: 22,5mm; Profil 45: Tiefe: 34mm, Profilkante mitte Bohrung: 22,5mm; Profil 50: Tiefe: 36mm, Profilkante mitte Bohrung: 22,5mm; Profil 60: Tiefe: 41mm, Profilkante mitte Bohrung: 22,5mm; Offene Nut: Durchgangsbohrung D9,8: Durchmesser: 9,8mm, Profilkante mitte Bohrung: 22,5mm
Serie
B-Typ
Zolltarifnummer
73269098
F max
1800 N
M max
60 Nm
Möglicher Winkel
0 °
Empfohlene Befestigung
keine weitere Befestigung nötig
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
