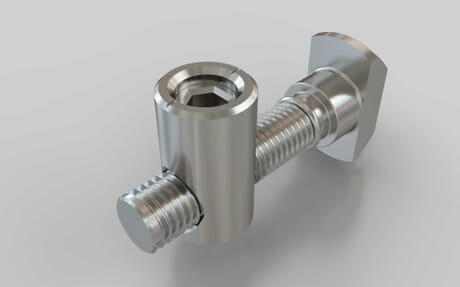

Schnellspannverbinder mit Hammer 0°, Nut 8/10
Artikelnummer 140000038 / alte Artikelnummer: 402535464
Zur rechtwinkligen stabilen Verbindung von zwei Aluminiumprofilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
8
Geeignet für Nut 2
10
Gewicht
26 g
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Schnellspannverbinder; Hammer 90°
Material
Stahl
Nötige Bearbeitung
Sacklochbohrung DB11: Durchmesser: 11mm, Tiefe: 22mm, Profilkante mitte Bohrung: 18mm oder Durchgangsbohrung D11: Durchmesser: 11mm, Profilkante mitte Bohrung: 18mm
Serie
B
Zolltarifnummer
83024200
Anzugsmoment
35 Nm
F max
1000 Nm
Mögliche Winkel
0 °
Hinweis 1
Abdeckkappen nicht ESD-fähig
Hinweis 2
Die Blindstopfen sind zum Verschließen der Bohrung bei
geschlossenen Nuten anzuwenden
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
