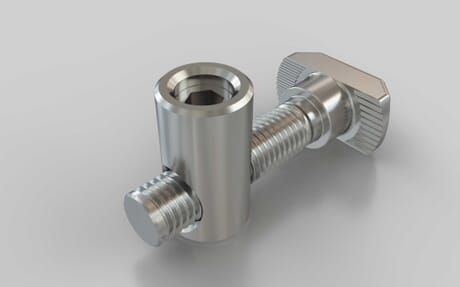

Schnellspannverbinder mit Hammer 90°, Nut 8/10
Artikelnummer 140000037 / alte Artikelnummer: 402535463
Zur rechtwinkligen stabilen Verbindung von zwei Aluminiumprofilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
8
Geeignet für Nut 2
10
Gewicht
25.8 g
Liefereinheit
1
Lieferumfang
Schnellspannverbinder; Hammer 90°; Blindstopfen
Material
Stahl
Nötige Bearbeitung
Sacklochbohrung DB11: Durchmesser: 11mm, Tiefe: 22mm, Profilkante mitte Bohrung: 18mm oder Durchgangsbohrung D11: Durchmesser: 11mm, Profilkante mitte Bohrung: 18mm
Serie
B-Typ
Zolltarifnummer
83024200
Nötige Bearbeitung Abkürzung
DB11 oder D11
Anzugsmoment
35 Nm
F max
1000 N
Möglicher Winkel
90 °
Empfohlene Befestigung
keine weitere Befestigung nötig
Hinweis 1
Abdeckkappen nicht ESD-fähig
Hinweis 2
Die Blindstopfen sind zum Verschließen der Bohrung bei geschlossenen Nuten anzuwenden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
