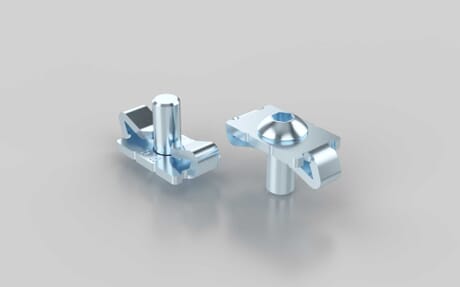

Schraubverbinder verzinkt, Nut 6
Artikelnummer 120000610 / alte Artikelnummer: 262311006
Zur Verbindung von zwei Aluminiumprofilen, Zähne brechen die Eloxalschicht auf und schaffen eine sichere und leitfähige Verbindung. Die integrierten Zähne brechen beim Anziehen gezielt die Eloxalschicht auf und ermöglichen so eine zuverlässige, leitfähige Verbindung, geeignet für ESD-Anwendungen oder geerdete Konstruktionen, ausgeführt für Nut 6.
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
9.6 g
In Serie I geeignet für Nut
6
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Schraubverbinder; Schraube ISO 7380 M6 × 14
Material
Stahl
Nötige Bearbeitung
Bearbeitung für Schraubenverbinder Nut 6; Bearbeitung Profil 1: Durchgangsbohrung: 5,5mm, Profilkante mitte Bohrung: 15mm (wenn bündig mit Abdeckkappe: 12mm); Bearbeitung Profil 2: Gewindebohrung M6, Gewindetiefe: 15mm
Serie
I-Typ
Zolltarifnummer
73182900
F max
600 N
M max
30 Nm
Maß x
13 mm
Maß y
27.5 mm
Maß z
7.3 mm
Empfohlene Befestigung
Schraube ähnlich ISO 7380 M6 × 14
Hinweis 1
Die Blindstopfen sind zum Verschließen der Bohrung bei geschlossenen Nuten anzuwenden.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
