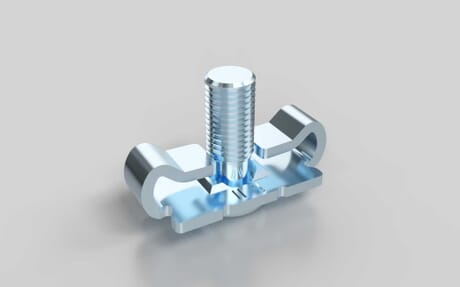

Schraubverbinder verzinkt, Nut 8
Artikelnummer 120001079 / alte Artikelnummer: 282311004
Zur Verbindung von zwei Aluminiumprofilen, Zähne brechen die Eloxalschicht auf und schaffen eine sichere und leitfähige Verbindung. Die integrierten Zähne brechen beim Anziehen gezielt die Eloxalschicht auf und ermöglichen so eine zuverlässige, leitfähige Verbindung, geeignet für ESD-Anwendungen oder geerdete Konstruktionen, ausgeführt für Nut 8.
ESD kompatibel
ja
Eigenschaft
verzinkt
Gewicht
20.2 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Schraubverbinder; Linsenkopfschraube M8 × 20
Material
Stahl
Nötige Bearbeitung
Bearbeitung für Schraubenverbinder Nut 8; Bearbeitung Profil 1: Durchgangsbohrung: 7mm, Profilkante mitte Bohrung: 20mm (wenn bündig mit Abdeckkappe: 16mm); Bearbeitung Profil 2: Gewindebohrung M8, Gewindetiefe: 18mm
Serie
I-Typ
Zolltarifnummer
73269098
F max
1100 N
M max
60 Nm
Maß x
17 mm
Maß y
35 mm
Maß z
10 mm
Empfohlene Befestigung
Linsenkopfschraube M8 × 20
Hinweis 2
Alternativ zur stirnseitigen Gewindebohrung kann die Schraube S7 × 20 selbstfurchend ähnlich ISO7380 verwendet werden.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
