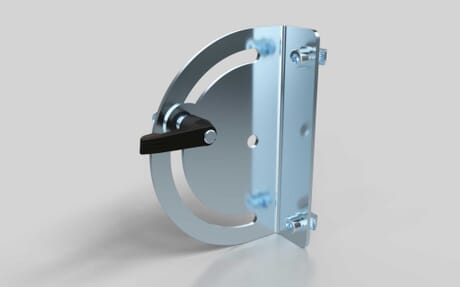

Schwenkbefestigung 180°, inklusive Klemmhebel, Nut 10/8
Artikelnummer 140000085 / alte Artikelnummer: 406538276
Schwenkbefestigungen 180° ermöglichen eine bewegliche Verbindung von Aluminiumprofilen mit einem Schwenkbereich bis 180 Grad. Sie eignen sich für drehbare oder klappbare Konstruktionen, bei denen ein fester, aber flexibler Anschlag gefragt ist, z. B. Bei Tragarmsystemen, Abdeckungen oder verstellbaren Aufbauten. Die Befestigung erfolgt stirnseitig oder über die Nut und sorgt für eine stabile, wieder lösbare Verbindung, ausgeführt für Nut 10/8.
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe Klemmhebel
schwarz ähnlich RAL 9005
Gewicht
374.8 g
In Serie B geeignet für Nut
10
In Serie B geeignet für Nut 2
8
Inklusive Befestigung
ja
Klemmhebel
ja
Liefereinheit
1
Lieferumfang
Schwenkbefestigung 180°
dreimal Nut 10
einmal Nut 8
Material
Stahl
Nötige Bearbeitung
keine
Serie
B-Typ
Zolltarifnummer
73269098
weitere Eigenschaften
Klemmhebel: fiberglasverstärkt
weitere Materialien
Klemmhebel: PA
Haltemoment
20 Nm
Langloch Breite
6.3 mm
Langloch Länge
13.8 mm
Lochabstand
100 mm
M max
40 Nm
Empfohlene Befestigung
Klemmhebel 2 x Hammermutter Nut 8 M6 2 x Hammermutter Nut 10 M6 2 x Nutenstein Nut 10 M8 2 x Scheibe DIN125 A6,4 mm 1 x Zylinderschraube DIN912 ISO4762 M8x12 2 x Zylinderschraube DIN912 ISO4762 M6x16 2 x Zylinderschraube DIN912 ISO4762 M6x12 1 x Scheibe DIN 9021 ISO 7093 D8,4
Hinweis 1
Klemmhebel nicht ESD-fähig.
Hinweis 2
ESD- fähige Klemmhebel in Edelstahl auf Anfrage.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
