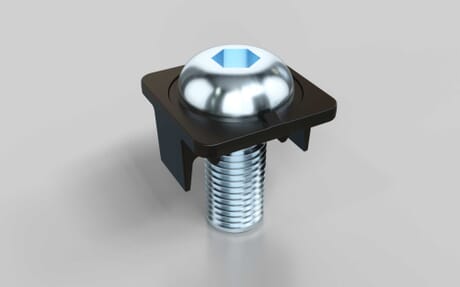

Standard-Verbindungssatz 8K, Nut 8
Artikelnummer 120001093 / alte Artikelnummer: 282311850
Der Standard-Verbindungssatz 8 K wird angewendet, wenn Flächenelemente in die Profilnut eingesetzt werden. Dabei bietet der Verbinder den Vorteil, dass zusätzliche Aussparungen an Flächen entfallen können.
ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
schwarz ähnlich RAL 9005
Farbe Befestigungssatz
silberfarbig
Gewicht
11.8 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Standard-Verbindungssatz 8K; Halbrundschraube M8x20
Material
POM
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
73269098
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
Anzugsmoment
25 Nm
Maß x
18.4 mm
Maß y
20 mm
Hinweis 1
Als Versorgungsbohrung zum Zugang an den Schraubenkopf wird im Abstand von 20,0 mm eine Bohrung von D = 7,0 mm empfohlen (siehe DL-B-D7 = Anschlussbearbeitung Bohrung).
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
