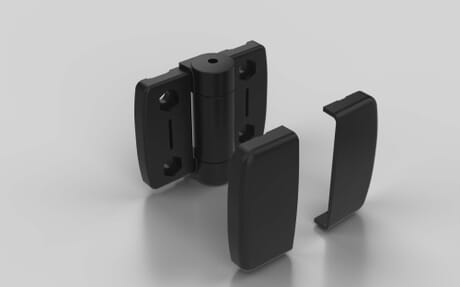

Systemscharnier mit einstellbarer Friktion, nicht aushängbar, 73,5 x 63 mm, Nut 10
Artikelnummer 110000283 / alte Artikelnummer: 402601181
Für Flächenelemente und Aluminiumprofile, hält Türen und Klappen in jedem Winkel. Stufenlos einstellbar von 0 - 5 Nm Drehmoment; auch als Aufsteller für leichte Klappen verwendbar. Das Scharnier ist nicht aushängbar.
Aushängbar
nicht aushängbar
ESD kompatibel
nein
Eigenschaft
glasfaserverstärkt
Eigenschaft Achse
blank
Farbe
schwarz
Farbe Achse
silberfarbig
Geeignet für Nut
10
Gewicht
64.1 g
Inklusive Befestigung
nein
Liefereinheit
1
Material
Kunststoff PA
Material Achse
Edelstahl
Nötige Bearbeitung
keine
Serie
B / I
Zolltarifnummer
39263000
F max axial
425 N
F max radial
600 N
Friktionsmoment max
5 Nm
Friktionsmoment min
0 Nm
Maß x
73.5 mm
Maß y
63 mm
Maß z
20,5 mm
Winkel bis
270 °
Winkel von
0 °
Empfohlene Befestigung
412530285
402150302
Empfohlene Befestigung Serie I
282200500
402150342
Hinweis 1
Als Aufsteller für leichte Klappen einsetzbar
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
