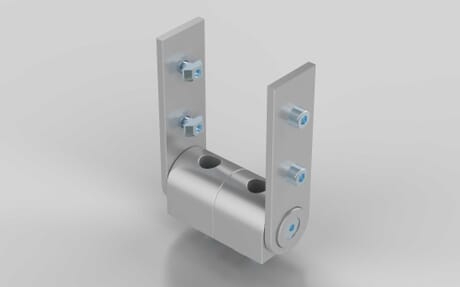

Tragarmgelenk, 45 x 90 mm, Nut 10
Artikelnummer 140000659 / alte Artikelnummer: 414521262
Für schwenkbare stirnseitige Profilverbindungen, zum Beispiel zur Montage von Tragarmen. Der Tragarm kann ohne Bohrung mit einer Schraube M8 befestigt werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Geeignet für Nut
10
Gewicht
661.8 g
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Tragarmgelenk 45 x 90
4× Zylinderschraube ISO4762 M8 × 16
4× Hammermutter M6 N10
2× Gewindeeinsatz M12/M8
2× Zylinderschraube DIN912 M8 × 30
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B
Zolltarifnummer
76169910
Höhe Gelenk 1
119 mm
Höhe Gelenk 2
22,5 mm
Lochabstand
45 mm
M max
130 Nm
Maß x
90 mm
Maß y
45 mm
Empfohlene Befestigung
4× Zylinderschraube ISO4762 M8 × 16
4× Hammermutter M6 N10
2× Gewindeeinsatz M12/M8
2× Zylinderschraube DIN912 M8 × 30
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
