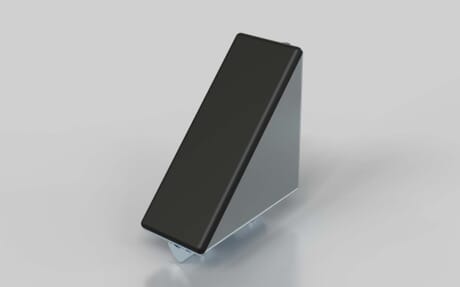

Winkel 30 × 60, Nut 6
Artikelnummer 120000598 / alte Artikelnummer: 262300117
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg, ausgeführt für Nut 6, 30 × 60.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
blank
Farbe Befestigungssatz
silberfabig
Gewicht
105.3 g
In Serie I geeignet für Nut
6
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Winkel 30 × 60; 4 × Nutenstein mit Steg M6; 4 × Schraube ISO7380 M6 × 14; 4 × Scheibe DIN 125; Abdeckkappe für Winkel 30x60, schwarz ähnlich RAL 9005
Material
Aluminiumdruckguss
Nötige Bearbeitung
nicht erforderlich
Serie
I-Typ
Zolltarifnummer
76169910
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
Materialstärke
5.5 mm
Maß x
57 mm
Maß y
57 mm
Maß z
28 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein mit Steg M6, 4 × Schraube ISO7380 M6 × 14, 4 × Scheibe DIN 125
Hinweis 1
Die Abdeckkappen in den Sets sind nicht ESD-fähig.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
76169910
