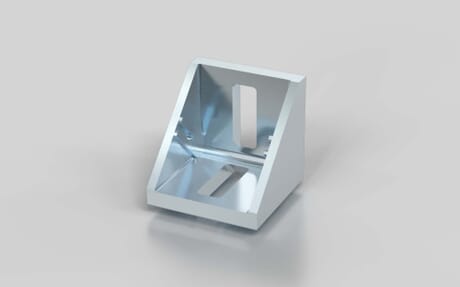

Winkel 40 × 40, Nut 8
Artikelnummer 120001039 / alte Artikelnummer: 282300103
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg.
ESD kompatibel
ja
Eigenschaft
blank
Eigenschaft Befestigungssatz
verzinkt
Farbe
silberfarbig
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
8
Gewicht
84.2 g
Inklusive Abdeckkappe
nein
Inklusive Befestigung
nein
Liefereinheit
1
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I
Zolltarifnummer
79070000
F max
1500 Nm
M max
40 Nm
M max 2
120 Nm
Maß x
39 mm
Maß y
39 mm
Maß z
40 mm
Winkel
90 °
Empfohlene Befestigung
2 × Nutenstein Nut 8 M8 mit Steg
2 × Schraube DIN 7380 M8 × 18
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
76169910
