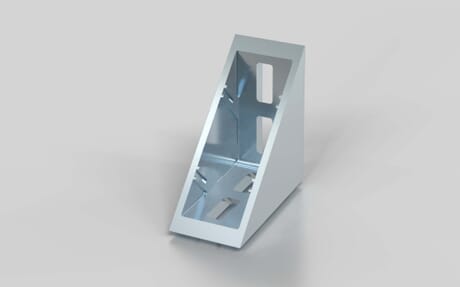

Winkel 40 × 80, Nut 8
Artikelnummer 120001042 / alte Artikelnummer: 282300108
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg.
Abdeckkappe inklusive
nein
ESD kompatibel
ja
Eigenschaft
blank
Gewicht
273.8 g
In Serie B geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Material
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
79070000
F max
2000 N
M max
150 Nm
M max 2
300 Nm
Maß x
76 mm
Maß y
76 mm
Maß z
38 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein Nut 8 M8 mit Steg, 4 × Schraube DIN 7380 M8 × 18
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
Hinweis 2
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
