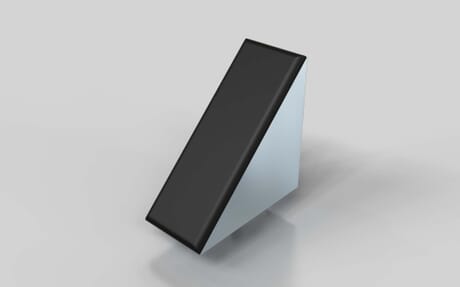

Winkel 40 × 80, Nut 8
Artikelnummer 120001044 / alte Artikelnummer: 282300112
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg, ausgeführt für Nut 8, 40 × 80.
Abdeckkappe inklusive
ja
ESD kompatibel
ja
Eigenschaft
blank
Farbe Befestigungssatz
silberfabig
Gewicht
362.8 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Winkel 40 x 80; 4 × Nutenstein Nut 8 M8 mit Steg; 4 × Schraube DIN 7380 M8 × 18; Abdeckkappe schwarz ähnlich RAL 9005für Winkel 40 x 80
Material
Zinkdruckguss
Nötige Bearbeitung
nicht erforderlich
Serie
I-Typ
Zolltarifnummer
79070000
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
F max
2000 N
M max
150 Nm
M max 2
300 Nm
Maß x
76 mm
Maß y
76 mm
Maß z
38 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein Nut 8 M8 mit Steg, 4 × Schraube DIN 7380 M8 × 18
Hinweis 1
Bei den ESD-fähigen Winkeln ist ein gekerbter Nutenstein nötig, um eine leitfähige Verbindung herzustellen.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
Typ
Name
Dateiname
Datum
Größe
