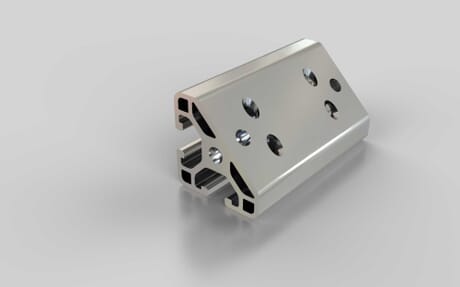

Winkelelement T1-60, Nut 6
Artikelnummer 120000615 / alte Artikelnummer: 262321005
Verbindungselement für die Befestigung eines Profils in einem Winkel von 45° beim Aufbau von Knoten und Fachwerken. Das Winkelelement ist für die Univerbinder zu verwenden. Sie bieten eine einfache, stabile Lösung für Rahmenkonstruktionen, Gestelle und Einhausungen, ausgeführt für Nut 6.
ESD kompatibel
ja
Eigenschaft
eloxiert
Farbe
silberfarbig
Gewicht
40 g
In Serie I geeignet für Nut
6
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminium
Nötige Bearbeitung
keine
Serie
I-Typ
Möglicher Winkel
45 °
Empfohlene Befestigung Serie I, Nut 6, im Kernzug
2 x Universalverbinder 6, 120000601
Empfohlene Befestigung Serie I, Nut 6, in Profilnut
4 x Halbrundschraube ISO 7380-M6x12, 4 x Scheibe DIN125-6,4
Hinweis 1
Um die ESD-Fähigkeit zu gewährleisten, ist ein gekerbter Nutenstein notwendig.
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
