ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Farbe Befestigungssatz
silberfarbig
Gewicht
80 g
In Serie I geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang

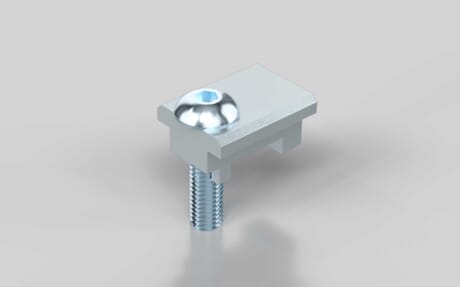

Verbindungssatz Klemmprofil 8 32 × 18; Halbrundschraube ISO7380 M5x20
Material
Zinkdruckguss
Nötige Bearbeitung
Durchgangsbohrung D7: Durchmesser: 7mm, Profilkante mitte Bohrung: 16mm
Serie
I-Typ
Zolltarifnummer
73181568
weitere Eigenschaften
Befestigungssatz: verzinkt
weitere Materialien
Befestigungssatz: Stahl
Gewinde
M5
Maß x
19.2 mm
Maß y
14 mm
Maß z
9.9 mm
Möglicher Winkel
90 °
Empfohlene Befestigung
Halbrundschraube ISO7380 M5x20
Hinweis zu den Belastungswerten
Die angegebenen Belastungswerte stellen keine Versagensgrenzen dar. Sie entsprechen den zulässigen Einsatzbelastungen, die unter Berücksichtigung eines angemessenen Sicherheitsfaktors festgelegt wurden. Der Sicherheitsfaktor berücksichtigt unter anderem Materialeigenschaften, Fertigungstoleranzen und mögliche Einsatzbedingungen, um eine sichere Verwendung zu gewährleisten.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
30152001
UNSPSC 9.0
30152001
